Гранульная металлургия

Гранульная металлургия.
Июнь 2005 г. - декабрь 2010 г.
Изготовление и испытание заготовок и изделий методом гранульной металлургии.




Дата июнь 2005 год – это начало тесного сотрудничества в области гранульной металлургии ООО «Комметпром» и ОАО «Композит» на договорной основе.
Октябрь 2006 г.
ООО «Комметпром» совместно с ОАО «Композит» выполнена работ по изготовлению катодных мишеней из жаропрочных сплавов на никелевой основе СДП-1 и СДП-2 методом гранульной металлургии (компактирование методом горячего изостатического прессования сферических гранул). Мишени используются для нанесения защитных покрытий методом ионно-плазменного напыления на детали ответственного назначения предприятиями авиационного двигателестроения: ФГУП «ММПП Салют», ОАО «ММП им. Чернышева»,ОАО «НПО Сатурн».

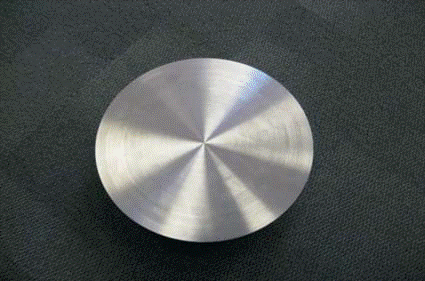

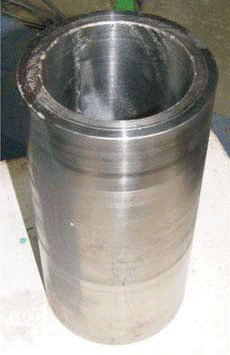

Катодная мишень

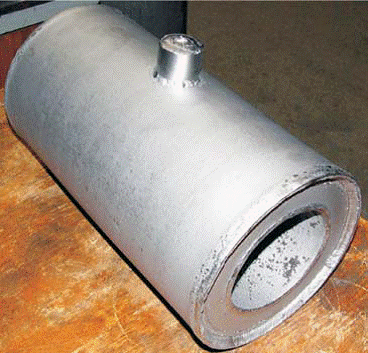

Катодная мишень Цилиндрическая капсула

Испытания, проведенные на базе предприятий ФГУП «ММПП Салют» и ОАО «НПО Сатурн», показали полное отсутствие капельных фаз на поверхности напыляемых лопаток.
Исследования подтвердили полное подтверждение качества требованиям НТД. Выход годного напыляемых лопаток увеличен на 13%.
Работа ООО «Комметпром» в ноябре 2006 года удостоена серебряной медали международной выставки «Металл-Экспо 2006» за освоение новой технологии и внедрение в производство катодных мишеней из сплава СДП-2.
В 2011 году получен патент на изобретение «Катодная мишень для распыления и способ ее изготовления».


Ноябрь 2006 г.
ООО «Комметпром» в инициативном порядке выполнена работа по изготовлению заготовок рабочих колес из жаропрочного сплава на никелевой основе марки ЭП741НП методом гранульной металлургии. Заказчик ОАО «НПО Энергомаш».

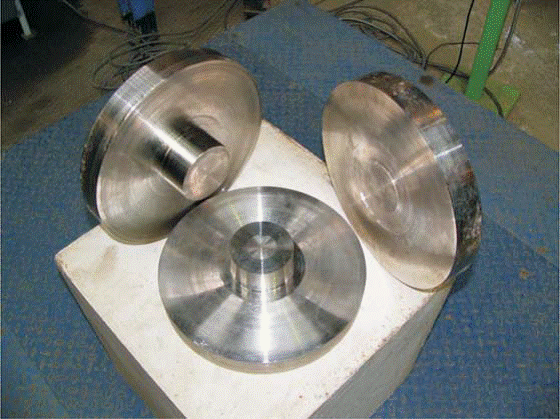

Заготовки рабочих колес ДГ542 из сплава ЭП741НП

Результаты: изготовлены и поставлены заготовки рабочих колес, изготовленные методом гранульной металлургии. Получен коммерческий результат.
Проведенные испытания на базе ОАО «НПО Энергомаш» показали высокие прочностные и усталостные характеристики (длительная прочность и малоцикловая усталость).

Сентябрь 2007 г.
ООО «Комметпром» в инициативном порядке выполнил работу по изготовлению опытной партии высокотемпературных никелевых припоев марки ВПр. Заказчик ОАО «ММП им. Чернышева».


Высокотемпературный припой на никелевой основемарки ВПр.

Результаты: были опробованы технологические режимы пайки газотурбинных лопаток из сплава ЖС32 припоями ВПр. Получен коммерческий результат.
Проведенные исследования показали, что при температуре 1270°С припой расплавился полностью, а паяное соединение имеет плотную литую структуру. Растекаемость (смачиваемость) припоя хорошая. Припой апробирован предприятиями авиационного двигателестроения: ОАО «ММП им. Чернышева», ООО «Авиаремонт», ОАО «Калужское опытное бюро моторостроения»


Ноябрь 2008 г.
ООО «Комметпром» в инициативном порядке выполнена работа по изготовлению бесшовных титановых труб из сплава ВТ-14 методом гранульной металлургии. Заказчик ФГУП «ГКНПЦ им. М.В. Хруничева».

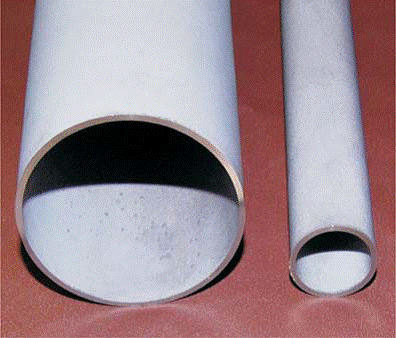

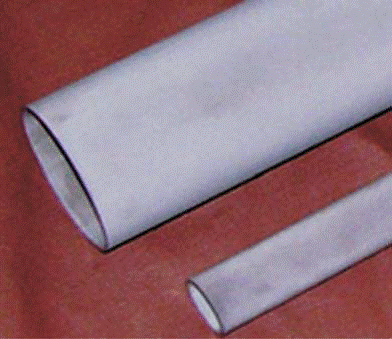

Тонкостенные бесшовные титановые трубы из сплава ВТ-14.

Результаты: изготовлены и поставлены тонкостенные бесшовные титановые трубы, изготовленные методом гранульной металлургии. Получен коммерческий результат.
Проведенные испытания труб в состоянии поставки (без термообработки) в ФГУП «ГКНПЦ им. М.В. Хруничева» показали высокие механические свойства и хорошую свариваемость, которые не уступают требованиям ТУ 14-3-1953-94 на катаные трубы, изготовитель ОАО «Корпорация «ВСМПО-Ависма». Опыт использован в других ОКР.

Октябрь 2009 г.
ООО «Комметпром» в качестве соисполнителя выполнил работу по государственному контракту Федерального космического агентства по теме ОКР «Сфера». Заказчик ФГУП «НПО им. Лавочкина».

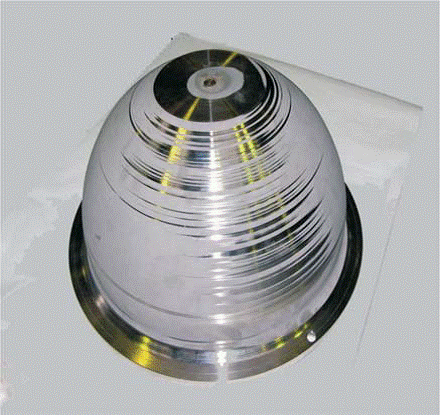

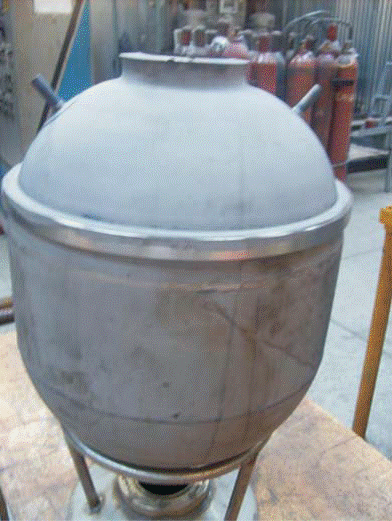

Титановый топливный бак без сварных швов Элемент топливного бака (полусфера)

Результаты: изготовлен и поставлен тонкостенный (толщина стенки 2 мм) топливный бак без единого сварного шва из сплава ВТ23, изготовленный методом гранульной металлургии. Проведенные испытания в ФГУП «НПО им. Лавочкина» показали высокие прочностные характеристики. Опыт работы будет использован в других ОКР.
Высокая степень инновационности, аналогов подобных изделий нет.

Апрель 2010 г.
ООО «Комметпром» разработана технология получения прутков 55х600мм сплава СТ6-У из кованого прутка 180 мм методом протяжки на прессе в изотермических условиях на плоских бойках 510 мм для последующего получения сферических гранул на установках центробежного распыления ОАО «Композит».
Протяжка выполнена ИПСМ РАН г.Уфа на изотермическом прессе 1600 т.с.

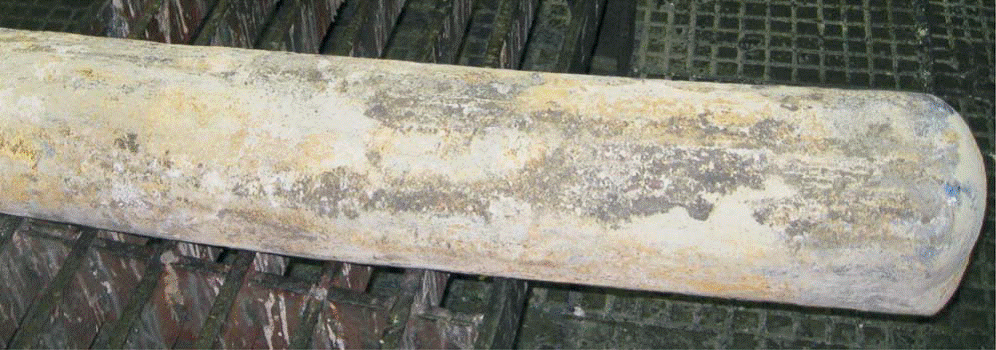

Кованый пруток 180мм из сплава СТ6-У производства ОАО «СМК» г. Ступино
для последующего передела в пруток 55мм

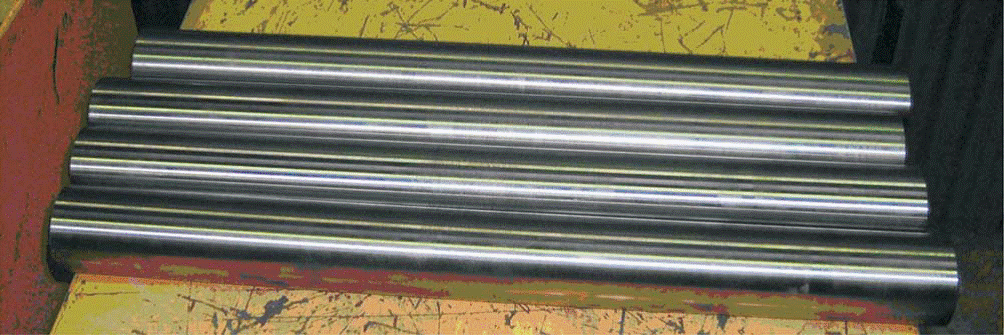

Прутки 55х600мм сплава СТ6-У изготовления ИПСМ РАН г. Уфа для последующего получения сферических гранул на установке УЦР-2.

Декабрь 2010 г.
Изготовление заготовки детали «Диск» из сплава СТ6-У.

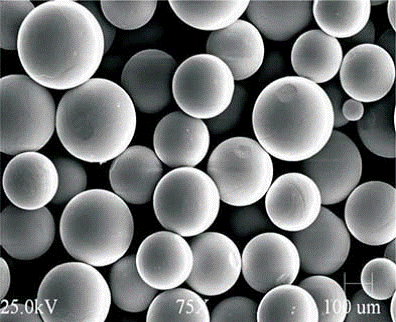

После получения гранул из сплава СТ6-У к ним применена технология горячего изостатического прессования (ГИП).
Горячее изостатическое прессование для этого сплава проводилось впервые. Исходя из практического опыта работы с гранулируемыми материалами было выбраны оптимальные соотношения давления ГИП и времени выдержки, что позволило провести режим компактирования при оптимальной температуре.

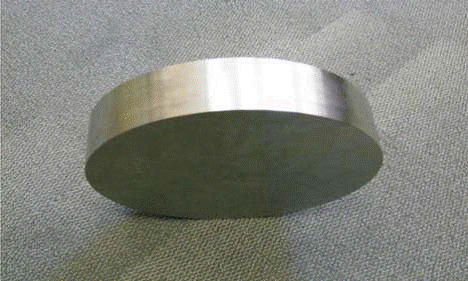

Заготовка детали «Диск» из сплава типа СТ-6.


Результаты: механические свойства образцов дисков (длительная прочность при Т = 650 – 750°С), изготовленных методом гранульной металлургии на 10 – 12% выше по сравнению с заготовками, изготовленных штамповкой.



В 2011 году получен патент на изобретение «Деталь рабочего колеса и способ ее изготовления» из сплава СТ6-У.

Декабрь 2012 г. - март 2013 г.

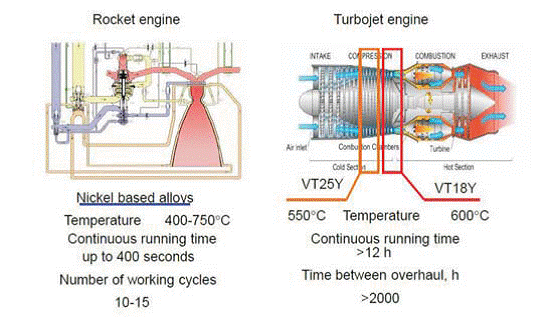

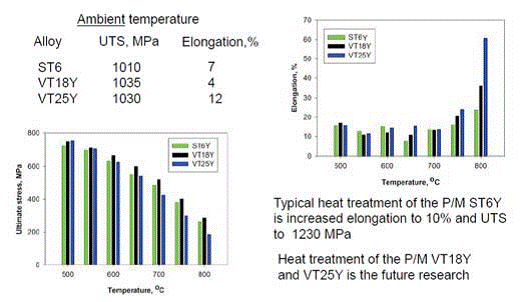

Подготовлен материал и направлены тезисы статьи «Механические свойства и сопротивление ползучести сплавов ВТ18У, ВТ25У, СТ6У, изготовленных с применением гранульной металлургии » в оргкомитет Международной титановой конференции в г. Гамбург, Германия.
Оргкомитетом Международной титановой конференции 2013 рассмотрены тезисы статьи и направлены приглашения на участии в конференции авторов доклада.



 Специалисты ООО "Комметпром" приняли участие в работе конференции 5-7 марта 2013 г., материал доложен на конференции 6 марта 2013 года








котировки
